Paano subukan ang pagtagas sa hydraulic cylinder?

Panimula

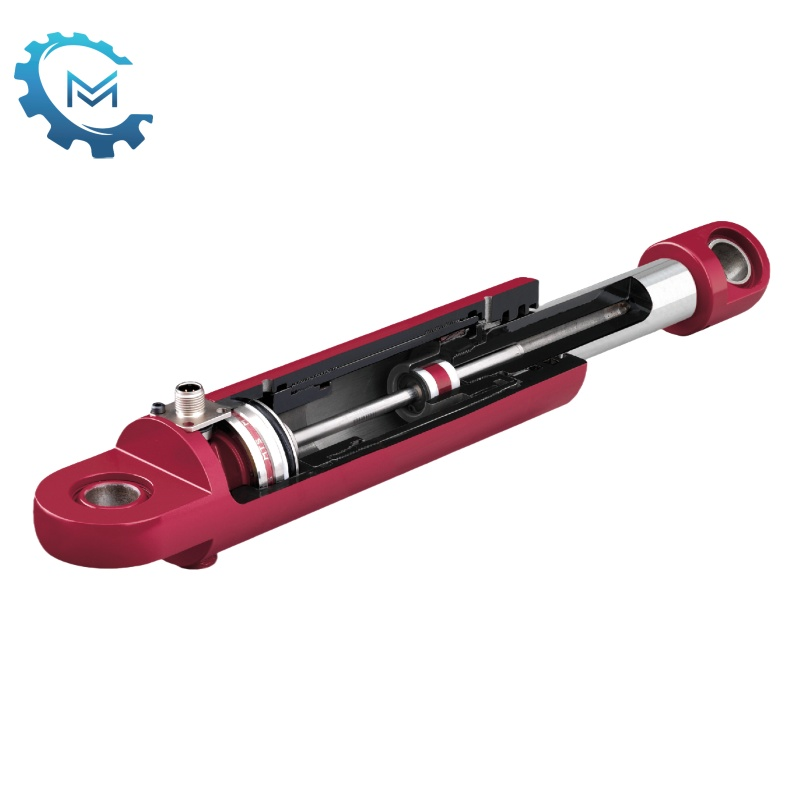

Sa sistemang haydroliko, ang hydraulic cylinder ay ang pangunahing actuator, at ang pagganap ng sealing nito ay direktang nauugnay sa kahusayan ng operating at pagiging maaasahan ng kagamitan. Bilang isang tagagawa ng hydraulic cylinder, alam namin ang kahalagahan ng panloob na pagtuklas ng pagtagas. Samakatuwid, sa panahon ng proseso ng paggawa, gagamitin namin ang isang serye ng mahigpit at mahusay na mga pamamaraan ng pagsubok upang matiyak na ang bawat haydroliko na silindro ay maaaring makamit ang mataas na pamantayan ng pagganap ng sealing.

1. Mga sanhi ng pagtagas sa haydroliko na silindro

Ang panloob na pagtagas ng mga hydraulic cylinders ay pangunahing nangyayari sa pagitan ng piston at panloob na pader ng silindro, sa selyo sa pagitan ng piston at ng piston rod, at sa one-way valve sa piston. Sa ilalim ng normal na mga pangyayari, pinupuno ng selyo ang agwat ng agwat sa pamamagitan ng sarili nitong nababanat na pagpapapangit upang maiwasan ang hydraulic oil mula sa pag-agos mula sa silid na may mataas na presyon hanggang sa silid na may mababang presyon. Gayunpaman, kapag ang selyo ay may edad, isinusuot, o nasira, o ang pagtaas ng agwat ng agwat dahil sa mga pagkakamali sa pagmamanupaktura o pangmatagalang paggamit, ang langis ng haydroliko ay makaligtaan ang selyo at tumagas mula sa silid na may mataas na presyon hanggang sa silid na may mababang presyon, na bumubuo ng isang panloob na pagtagas.

2. Hydraulic cylinder panloob na paraan ng pagtagas ng pagsubok

(1) Static pressure test

Ang static pressure test ay ang aming unang hakbang sa pagtuklas ng mga leaks sa hydraulic cylinders. I -install namin ang hydraulic cylinder sa isang dedikadong bench ng pagsubok upang matiyak na ito ay matatag na naayos at tumpak na nakaposisyon. Pagkatapos, ikinonekta namin ang dalawang dulo ng haydroliko na silindro sa mapagkukunan ng presyon at sensor ng presyon ayon sa pagkakabanggit. Bago magsimula ang pagsubok, ilalabas namin ang presyon sa loob ng haydroliko na silindro upang zero upang maalis ang epekto ng anumang paunang presyon sa pagsubok.

Susunod, dahan -dahang mag -iniksyon kami ng daluyan ng pagsubok sa haydroliko na silindro at unti -unting madaragdagan ang presyon hanggang sa maabot ang hydraulic cylinder sa dinisenyo na presyon ng pagtatrabaho. Sa prosesong ito, masusubaybayan natin ang mga pagbabago sa pagbabasa ng gauge ng presyon upang matiyak na ang presyon ay tumataas nang maayos at pantay. Kapag ang presyon ay umabot sa itinakdang halaga, i -off namin ang mapagkukunan ng presyon at panatilihin ang haydroliko na silindro sa presyur na ito sa loob ng isang panahon. Sa panahong ito, maingat nating obserbahan kung ang pagbabasa ng presyon ng presyon ay may pababang takbo. Kung ang presyon ay bumaba ng higit sa tinukoy na pinahihintulutang saklaw, maaaring mangahulugan ito na mayroong isang panloob na pagtagas sa haydroliko na silindro.

(2) Dinamikong Pagsubok

Ang dinamikong pagsubok ay ginagaya ang estado ng paggalaw ng haydroliko na silindro sa aktwal na proseso ng pagtatrabaho upang makita kung may panloob na pagtagas sa panahon ng paggalaw. Sa dynamic na pagsubok, mai -install namin ang hydraulic cylinder sa isang bench bench na may aparato ng drive, na maaaring tumpak na makontrol ang extension at bilis ng pag -urong at stroke ng hydraulic cylinder.

Aayos namin ang presyon ng hydraulic cylinder sa saklaw ng presyon ng pagtatrabaho at simulan ang aparato ng drive upang gawin ang hydraulic cylinder na gantimpala sa isang tiyak na bilis. Sa panahon ng paggalaw, gagamitin namin ang mga sensor ng daloy upang masubaybayan ang mga pagbabago sa daloy sa parehong mga dulo ng hydraulic cylinder. Kung mayroong isang panloob na pagtagas sa haydroliko na silindro, ang pagtagas ng hydraulic oil ay bubuo ng karagdagang daloy sa return oil pipeline sa panahon ng paggalaw. Gagamitin namin ang mga pagbabasa ng sensor ng daloy upang matukoy kung mayroong hindi normal na daloy. Kasabay nito, makikita rin natin kung ang paggalaw ng hydraulic cylinder ay makinis, kung mayroong anumang natigil o hindi normal na ingay, atbp, na maaaring hindi direktang mga pagpapakita na sanhi ng panloob na pagtagas.Conclusionas isang hydraulic cylinder na tagagawa, palagi kaming naglalagay ng kalidad ng produkto. Sa pamamagitan ng isang mahigpit na panloob na proseso ng pagsubok sa pagtagas, sinisiguro namin na ang bawat haydroliko na silindro ay maaaring magpakita ng mahusay na pagganap ng sealing at pagiging maaasahan sa aktwal na mga aplikasyon. Sa hinaharap, magpapatuloy kaming magsikap upang patuloy na mapabuti ang aming pagsubok sa teknolohiya at proseso ng paggawa upang makagawa ng higit na mga kontribusyon sa pagbuo ng industriya ng haydroliko.
