Ano ang pangunahing istraktura ng isang vise? Paano mapanatili at isang vise?

Panimula

Bilang isang mechanical processing practitioner, angCNC Tool Viseay isa sa mga kailangang -kailangan na tool sa aming pang -araw -araw na gawain. Ito ay gumaganap ng isang mahalagang papel sa clamping, pagproseso at pagpupulong ng mga bahagi.

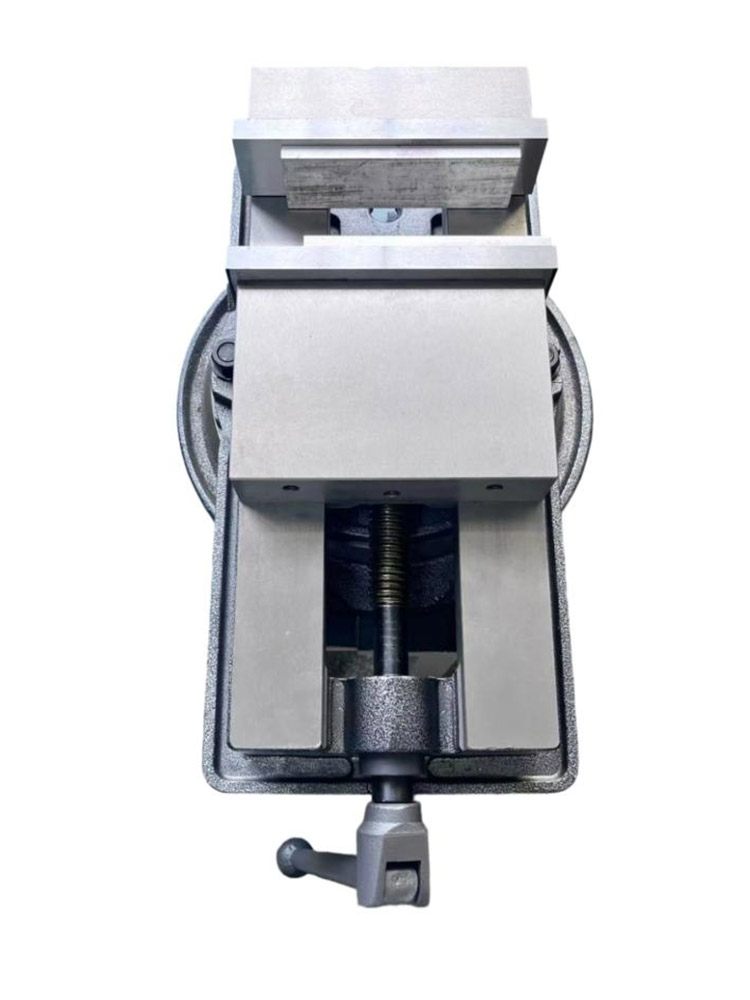

1.Ang pangunahing istraktura ng paggiling

(1) Ang katawan ng panga

Ang katawan ng panga ay karaniwang gawa sa mataas na lakas na cast iron o bakal. Hindi lamang ito nagbibigay ng isang mounting base para sa iba pang mga sangkap, ngunit dinala ang clamping force at iba't ibang mga stress sa panahon ng pagproseso.

(2) Nakapirming Jaws at Movable Jaws

Ang mga nakapirming jaws at movable jaws ay ginagamit upang salansan ang workpiece. Ang mga nakapirming jaws ay naka -install sa isang tabi ng katawan ng panga, habang ang mga palipat -lipat na panga ay konektado sa katawan ng panga sa pamamagitan ng isang tornilyo. Ang palipat -lipat na panga ay maaaring ilipat kasama ang gabay ng riles ng panga na katawan na hinimok ng tornilyo upang makamit ang clamping o pag -loosening ng workpiece.

(3) tornilyo at nut

Ang tornilyo ay naka -install sa loob ng katawan ng panga, ang isang dulo ay konektado sa palipat -lipat na panga, at ang kabilang dulo ay umaabot sa katawan ng panga upang makabuo ng isang hawakan. Sa pamamagitan ng pag -ikot ng hawakan, ang tornilyo ay nagtutulak ng palipat -lipat na panga upang ilipat upang makamit ang pagkilos ng clamping o pag -loosening.

(4) Patnubay sa tren

Ang gabay na riles ay ang track kung saan gumagalaw ang mga gumagalaw na panga, na karaniwang matatagpuan sa gilid ng katawan ng panga. Ang kawastuhan at kalidad ng ibabaw ng riles ng gabay ay direktang nakakaapekto sa paglipat ng katatagan at pag -clamp ng kawastuhan ng mailipat na panga.

(5) base

Ang batayan ay ang sumusuporta sa bahagi ng vise, na karaniwang idinisenyo upang maging rotatable, upang ang operator ay maaaring ayusin ang direksyon ng workpiece kung kinakailangan.

2.Maintenance ng machine vise

(1) Paglilinis

Pagkatapos ng bawat paggamit, punasan angVICEKatawan, panga, tornilyo at gabay sa mga riles na may malinis na tela upang alisin ang mga pag -file ng bakal, alikabok at mga nalalabi sa langis na naiwan sa pagproseso. Lalo na ang mga panga, kung may naiwan na mga pag -file ng bakal, maaari itong kumamot sa ibabaw ng workpiece kapag clamping ang workpiece sa susunod.

(2) pagpapadulas

Ang pagpapanatili ng vise lubricated ay ang susi sa pagpapalawak ng buhay ng serbisyo nito. Mag -apply ng isang naaangkop na halaga ng langis ng lubricating sa tornilyo at regular na gabayan ang mga riles. Ang langis ng lubricating ay hindi lamang maaaring mabawasan ang alitan sa pagitan ng mga bahagi, ngunit maiwasan din ang kalawang.

(3) Suriin ang tornilyo at nut

Regular na suriin ang akma ng tornilyo at nut. Kung ang tornilyo ay matatagpuan upang paikutin nang walang pag -iingat o may mga palatandaan ng pag -alis, ayusin o palitan ang nut sa oras. Ang akma na katumpakan ng tornilyo at nut ay direktang nakakaapekto sa clamping force at kakayahang umangkop sa pagpapatakbo ng vise, kaya hindi ito maaaring balewalain.

(4) Suriin ang base

Ang katatagan ng base ay mahalaga sa paggamit ng epekto ng vise. Kung ang mga mounting bolts ng base ay natagpuan na maluwag, higpitan ang mga ito sa oras. Kasabay nito, suriin kung normal ang pag -ikot ng base. Kung ang pag -ikot ay hindi makinis, linisin ang alikabok at mga labi sa loob ng base at ilapat ang lubricating oil kung kinakailangan.

Konklusyon

Ang machine vise ay isang napakahalagang tool saPagproseso ng tool ng CNC Machine. Ang pangunahing istraktura nito ay simple ngunit malakas, kaya maingat nating mapanatili at gagamitin ito. Inaasahan kong ang aming karanasan at kasanayan ay maaaring maging kapaki -pakinabang.
