Magkano ang Alam Mo Tungkol sa Hydraulic Cylinder Sealing?

Hydraulic cylindersmakamit ang pasulong at paatras na paggalaw ng piston rod sa pamamagitan ng pag-iiba-iba ng presyon sa magkabilang panig. Gayunpaman, ang hydraulic oil ay umiiral sa kaliwa at kanang mga silid ng hydraulic cylinder. Paano mapapanatili ng piston sa hydraulic cylinder ang parehong paggalaw at ang kinakailangang pagganap ng sealing ng kagamitan?

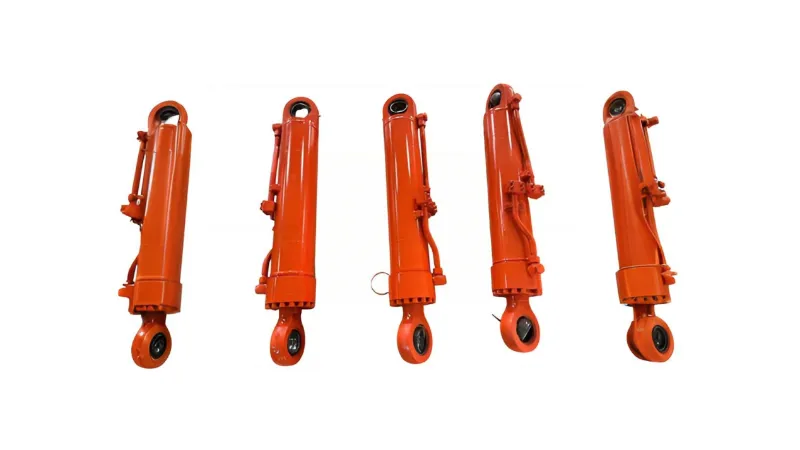

Pag-uuri ng Hydraulic Cylinders Ang mga hydraulic cylinder ay may maraming uri:

(1) Ayon sa paraan ng pagkilos, ang mga hydraulic cylinder ay nahahati sa dalawang pangunahing kategorya: single-acting at double-acting. Sa isang single-acting hydraulic cylinder, ang paggalaw sa isang direksyon ay nakakamit sa pamamagitan ng hydraulic pressure, habang ang reverse movement ay umaasa sa gravity o spring force. Sa isang double-acting hydraulic cylinder, ang paggalaw sa magkabilang direksyon ay umaasa sa hydraulic pressure.

(2) Ayon sa iba't ibang mga pressure sa pagpapatakbo, ang mga hydraulic cylinder ay maaaring higit pang nahahati sa medium-pressure, low-pressure, medium-high-pressure, at high-pressure hydraulic cylinders. • Para sa mga kagamitan sa makina, ang daluyan at mababang presyon na mga hydraulic cylinder ay karaniwang ginagamit, na may na-rate na presyon na 2.5MPa~6.3MPa; para sa mga sasakyang pangkonstruksyon at sasakyang panghimpapawid na nangangailangan ng maliit na sukat, magaan ang timbang, at mataas na output, kadalasang ginagamit ang mga daluyan at mataas na presyon ng haydroliko na mga cylinder, na may na-rate na presyon na 101MPa~16MPa;

Para sa mga hydraulic press at katulad na makinarya, karamihan ay gumagamit ng high pressure hydraulic cylinders, na may rated pressure na 25MPa~315MPa.

(3) Ayon sa iba't ibang uri ng istruktura, ang mga hydraulic cylinder ay inuri din sa uri ng piston, uri ng plunger, uri ng swing, uri ng teleskopiko, atbp. Kabilang sa mga ito, ang mga hydraulic cylinder na uri ng piston ay ang pinakamalawak na ginagamit. Ang mga hydraulic cylinder na uri ng piston ay may iba't ibang istruktura at mga mode ng paggalaw, tulad ng single piston rod at double piston rod, cylinder-fixed type at rod-fixed type.

Paano tumagas ang hydraulic cylinder?

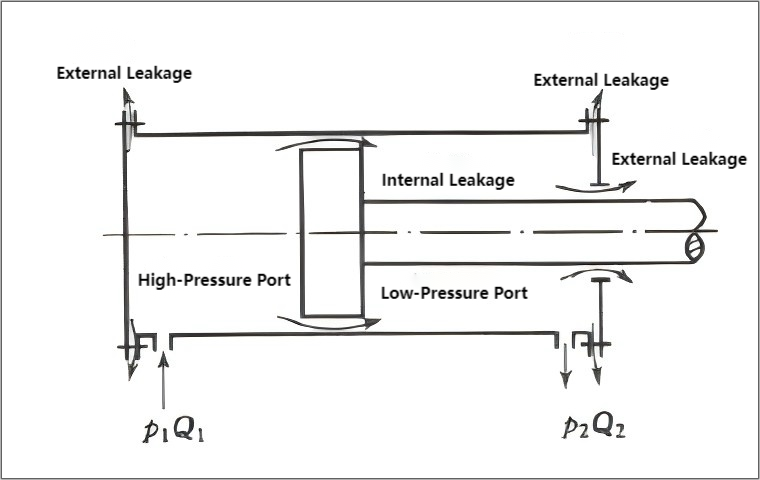

Paano tumagas ang hydraulic oil sa ahaydroliko na silindro? Kapag ang isang haydroliko na silindro ay gumagana, ang presyon sa loob ng lukab ay mas mataas kaysa sa presyon sa labas ng lukab (atmospheric pressure); ang pressure sa oil inlet cavity ay mas mataas kaysa sa pressure sa oil return cavity. Kaya, ang langis ay maaaring tumagas sa pamamagitan ng koneksyon ng mga nakapirming bahagi (isang landas), tulad ng koneksyon sa pagitan ng takip ng dulo at ng silindro, at ang clearance sa pagitan ng medyo gumagalaw na mga bahagi (isa pang landas). Gaya ng ipinapakita sa diagram sa ibaba. Ang panlabas na pagtagas ay hindi lamang nagdudulot ng pagkawala ng langis at nakakaapekto sa kapaligiran, ngunit nagdudulot din ng panganib sa sunog. Ang panloob na pagtagas ay magiging sanhi ng pag-init ng langis, bawasan ang volumetric na kahusayan ng hydraulic cylinder, at dahil dito ay magpapalala sa gumaganang pagganap ng hydraulic cylinder. Samakatuwid, ang pagtagas ay dapat mabawasan.

Gaya ng ipinapakita sa diagram, ang mga hydraulic cylinder ay maaaring tumagas ng hydraulic oil, higit sa lahat sa pamamagitan ng koneksyon at clearance. Ito ay maaaring buod sa limang pangunahing kategorya:

(1) Mga isyu sa pagpili ng mga sealing ring: Sa pag-unlad ng haydroliko na teknolohiya, ang disenyo at istraktura ng mga sealing device ay naging mas magkakaibang, at ang mga bagong materyales sa sealing ay patuloy na umuusbong. Kasama sa mga karaniwang uri ng sealing ring ang mga dust ring, YX-type na singsing, U-type na ring, V-type na combination seal, Glyd ring, Step seal, at support guide ring, atbp., na pangunahing pinipili ng disenyo at manufacturing unit, at sa pangkalahatan ay walang mga problema. Dahil sa mga pagsasaalang-alang sa gastos, ang karaniwang mga materyales sa sealing na ginagamit sa site ay karaniwang nitrile rubber, polyester polyurethane, at woven fabric rubber, na mababang uri ng mga materyales at kadalasang hindi nakakatugon sa mga kinakailangan para sa pangmatagalang pagiging maaasahan ng sealing. Samakatuwid, ang pag-upgrade ng mga materyales sa sealing ay mahalaga para sa pagpapabuti ng pagganap ng sealing at pagpapahaba ng buhay ng serbisyo ng mga hydraulic cylinder.

(2) Imbakan ng sealing ring: Ang mga hydraulic seal ay karaniwang pinananatili sa malalaking dami. Ang mga tauhan sa lugar ay dapat mag-standardize at mag-systematize ng kanilang pagpapanatili at pag-iimbak upang agad na matukoy ang mga problema at maiwasan ang paggamit ng luma o sira na mga sealing ring.

(3) Pag-install ng sealing: Palakasin ang teknikal na pagsasanay para sa on-site na mga tauhan. Sa panahon ng pag-install, tiyaking malinis ang hydraulic cylinder at sealing ring upang maiwasan ang mga gasgas o maling pagkakabit. Bigyang-pansin ang mga diskarte sa pag-install para sa iba't ibang uri ng mga sealing ring.

(4) Ang sealing ring at groove fit: Ang kalidad ng sealing performance ay nakasalalay hindi lamang sa sealing ring mismo, kundi pati na rin sa fit sa pagitan ng sealing ring at groove, at sa pagitan ng sealing ring at ng sealed surface. Kung may mga error sa mga sukat ng machining ng groove o pagkasuot sa cylinder body o tie rod, kailangang isaayos ang mga sukat ng sealing ring ayon sa aktwal na mga sukat ng assembly. Kung ang selyadong ibabaw ay scratched o masyadong magaspang, kailangan itong ayusin o palitan.

(5) Mga isyu sa pag-sealing sa pagitan ng oil inlet/outlet at hydraulic oil pipe: Ang pangmatagalang paggamit ng hydraulic oil pipe ay maaaring humantong sa pagtanda at hindi sapat na sikip sa pagitan ng inlet/outlet at ng oil pipe, na nagreresulta sa pagtagas ng langis.

Mga paraan ng pag-sealing para sa mga haydroliko na silindro

Kasama sa mga karaniwang paraan ng sealing para sa mga hydraulic cylinder ang gap sealing at ring sealing.

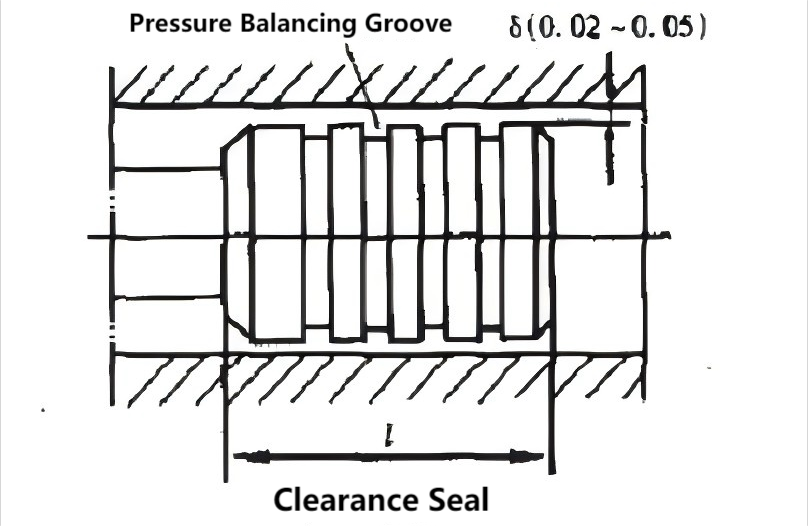

(1) Ang gap sealing, tulad ng ipinapakita sa Figure 1, ay umaasa sa napakaliit na clearance sa pagitan ng medyo gumagalaw na bahagi upang matiyak ang selyo. Ang ilang mga annular grooves (karaniwan ay 0.5 x 0.5 mm) ay ginawa sa piston ng hydraulic cylinder. Ang kanilang pag-andar ay dalawa: una, upang bawasan ang lugar ng pakikipag-ugnay sa pagitan ng piston at ng silindro na dingding; pangalawa, dahil sa presyon ng langis sa mga annular grooves, ang piston ay nakaposisyon sa gitna, binabawasan ang alitan sa pagitan ng piston at ng cylinder wall na dulot ng side pressure, at sa gayon ay binabawasan ang pagtagas. Ang paraan ng sealing na ito ay may mababang friction ngunit mahina ang pagganap ng sealing at nangangailangan ng mataas na katumpakan ng machining. Ito ay angkop para sa mga application na may maliliit na sukat, mababang presyon, at mataas na bilis ng paggalaw. Ang halaga ng clearance ay maaaring 0.02~0.05 mm.

(2)Mga singsing sa pagbubukloday maaaring gamitin para sa parehong nakatigil (static) at gumagalaw (dynamic) na mga bahagi, at sa kasalukuyan ay ang pinakamalawak na ginagamit na mga sealing device sa mga hydraulic system. Ang mga sealing ring ay gawa sa oil-resistant na goma (sa mga nakalipas na taon, ang naylon o iba pang materyales ay ginamit din upang mapabuti ang wear resistance). Ang mga sealing ring ay karaniwang ginagawa sa O-shape, Y-shape, V-shape, L-shape, J-shape, Yx-shape, atbp. Mayroon silang serye ng mga pakinabang tulad ng madaling pagmamanupaktura, maginhawang paggamit, maaasahang sealing, at maaasahang operasyon sa ilalim ng iba't ibang pressure.

① O-ring sealay isang uri ng sealing element na may circular cross-section at malawakang ginagamit. Ang mga O-ring seal ay naka-install sa mga grooves at na-deform sa ilalim ng presyon ng langis, na nagiging sanhi ng mga ito upang magkasya nang mahigpit laban sa uka at puwang upang makamit ang isang sealing effect. Ang pagganap ng sealing ay tumataas sa pagtaas ng presyon. Ang mga bentahe nito ay simpleng istraktura, madaling pagmamanupaktura, mahusay na pagganap ng sealing, at mababang alitan; ang disadvantage nito ay nasa high pressure...

② Y-ring seal Sa normal na mga pangyayari, ang Y-ring seal ay maaaring direktang i-install sa groove nang walang support ring para magkaroon ng sealing effect. Gayunpaman, sa mga sitwasyong may malaking pagbabago sa presyon at mataas na bilis ng pag-slide, dapat gumamit ng isang singsing na pangsuporta upang ayusin ang selyo. Kasama sa mga pakinabang nito ang malakas na kakayahang umangkop.

③ Ang mga hugis-V na seal ay kadalasang ginagamit sa mga hydraulic cylinder na may mababang bilis ng paggalaw. Binubuo ang mga ito ng mga support ring, sealing ring, at pressure ring na may iba't ibang hugis. Ang mga seal na ito ay may malaking contact area at mahusay na pagganap ng sealing, ngunit mataas din ang friction.

④ Ang mga Yx seal ay may maliit na cross-sectional na dimensyon at simpleng istraktura; ang kanilang haba ay higit sa dalawang beses ang kanilang lapad. Samakatuwid, kahit na walang singsing na suporta, ang selyo ay hindi mag-twist o gumulong sa uka. Ang panloob at panlabas na mga labi ng selyo ay may iba't ibang haba. Ang maikling labi ay ang gumaganang labi, na nakikipag-ugnayan sa ibabaw ng sealing, na nagreresulta sa mababang sliding friction, magandang wear resistance, at mahabang buhay ng serbisyo. Ang mahabang labi ay may mas malaking interference na akma sa hindi gumagalaw na ibabaw, na nagreresulta sa mataas na frictional resistance. Ito ay nagbibigay sa hugis-Y na seal ng magandang katatagan at nagbabayad para sa pagkasuot. Ang istrukturang ito ay nagbibigay ng mahusay na pagganap ng sealing sa parehong mataas at mababang pressure na kapaligiran at sa mga high-speed na paggalaw. Samakatuwid, ang hugis ng Yx na mga seal ay kasalukuyang malawakang ginagamit. (Y-shaped, V-shaped, Y...) Ang sealing ng O-rings ay nakakamit sa pamamagitan ng pagkilos ng pressurized oil, na humihigpit sa kanilang mga labi laban sa sealing surface. Ang mas mataas na presyon ng langis ay nagreresulta sa isang mas mahusay na selyo. Sa panahon ng paggamit, dapat bigyang pansin ang direksyon ng pag-install upang matiyak na nagbubukas ang mga ito sa ilalim ng presyon.

Paglabas ng Hydraulic Cylinder

Mainam ba ito para sa ahaydroliko na silindroupang tumagas ganap na walang haydroliko langis? Maraming tao ang naniniwala na ang hydraulic oil leakage sa hydraulic cylinders ay may maraming disbentaha, kaya hindi ba pinakamahusay na alisin ang lahat ng pagtagas? Sa totoo lang, hindi ito ang kaso. Kung walang pagtagas, ang reciprocating motion ng piston rod sa loob ng cylinder ay hindi maglalabas ng anumang langis, na magreresulta sa dry friction at negatibong nakakaapekto sa performance at lifespan ng cylinder. Higit pa rito, imposibleng makamit ang ganap na sealing sa isang hydraulic cylinder. Ang reciprocating motion ng piston rod ay hindi maiiwasang maglalabas ng ilang langis. Gayunpaman, ang pagtagas na ito ay dapat mabawasan. Samakatuwid, ang mga hydraulic seal ay dapat na may napakababang pagtagas, mahusay na pagganap ng sealing, at awtomatikong mapabuti ang kanilang sealing effect sa pagtaas ng hydraulic oil pressure. Kahit na sa ilalim ng malupit na mga kapaligiran sa pagtatrabaho tulad ng mataas na presyon at mataas na temperatura, ang pagtagas ng mga hydraulic seal ay hindi dapat tumaas nang malaki.

Buod

Ang hydraulic cylinder ay ang actuator ng isang hydraulic system at isang mahalagang bahagi ng system. Ang kalidad ng hydraulic cylinder's seal ay direktang nakakaapekto sa gumaganang pagganap at kahusayan ng buong system. Samakatuwid, dapat nating tiyakin na ang hydraulic cylinder ay may mahusay na pagganap ng sealing.
