Anong mga kadahilanan ang tumutukoy sa antas ng pagtatrabaho ng presyon sa isang haydroliko na silindro?

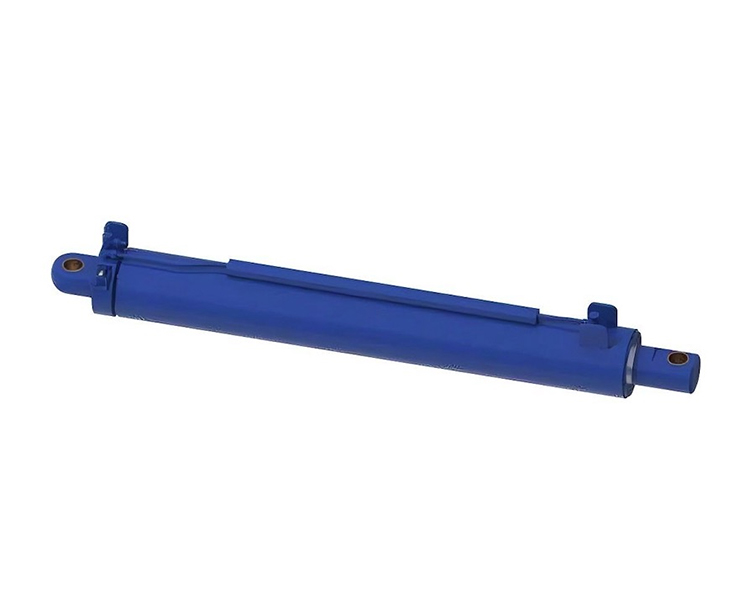

Kapag pumipili ng isang hydraulic cylinder para sa kagamitan, ang isang hindi maiiwasang isyu ay: kung magkano ang maaaring mag -presyon ng pagtatrabaho na itoHydraulic CylinderNakasama?

Bilang isang propesyonal na tagagawa ng mga hydraulic cylinders, susuriin namin para sa iyo kung anong mga kadahilanan ang tumutukoy sa itaas na limitasyon ng nagtatrabaho na presyon ng isang haydroliko na silindro?

1. Lakas ng Materyal: Ang pundasyon ng kapasidad na nagdadala ng presyon

Cylinder Barrel: Ito ang "pangunahing battlefield" na nagdadala ng panloob na presyon ng langis. Ang kapasidad na nagdadala ng presyon nito ay direktang nakasalalay sa:

Pagpili ng Materyal: Ang mataas na lakas na walang tahi na mga tubo ng bakal (tulad ng 27simn, 45# bakal), ang mga pagpapatawad o hindi kinakalawang na asero ay karaniwang mga pagpipilian. Ang lakas ng ani at makunat na lakas ng materyal ay ang mga pangunahing tagapagpahiwatig. Ang mas mataas na lakas, mas malaki ang presyon na maaari nitong mapaglabanan sa ilalim ng parehong kapal ng dingding.

Kapal ng pader: Natutukoy ito batay sa nagtatrabaho na presyon, ang panloob na diameter ng bariles ng silindro at ang napiling kadahilanan ng kaligtasan (karaniwang ≥1.5) sa pamamagitan ng mahigpit na mga formula ng pagkalkula (madalas na tinutukoy ang mga pamantayan tulad ng ISO 6020/2, DIN 24554, GB/T 7933, atbp.). Ang mas mataas na presyon, mas makapal ang kapal ng pader na kinakailangan.

Piston Rod: Pangunahin nito ay nagdadala ng lakas na push-pull. Kapag nasa ilalim ng presyon, ang katatagan (baluktot na pagtutol) ay kailangang isaalang -alang din. Mga Materyales at Lakas: Ang mga mataas na lakas na haluang metal na steel (tulad ng 42CRMO at hindi kinakalawang na asero) ay karaniwang ginagamit, at ang mataas na lakas ng ani at makunat na lakas ay kinakailangan din.

Diameter ng Rod: Ang laki ng diameter ng baras ay direktang nakakaapekto sa cross-sectional area at flexural modulus, at ang pangunahing kadahilanan na tumutukoy kung magkano ang lakas ng push-pull na makatiis nito. Kung ang diameter ng baras ay napakaliit, maaari itong yumuko o maging hindi matatag sa ilalim ng mataas na presyon. Paggamot sa ibabaw: Ang matigas na coating chromium ay hindi lamang nagpapabuti sa paglaban ng pagsusuot at paglaban sa kaagnasan, ngunit ang siksik na istraktura nito ay bahagyang nagpapabuti sa lakas ng ibabaw

Cylinder Base End/Flanges/Connectors: Ang mga sangkap na ito ay sumailalim sa napakalaking lakas ng paghihiwalay at lakas ng sealing na nabuo ng presyon ng langis.

Lakas ng materyal: Dapat itong sapat na mataas, karaniwang tumutugma sa materyal na silindro ng barrel o paggamit ng mga materyales na may mas mataas na lakas.

Disenyo ng istruktura: Ang geometric na hugis at disenyo ng laki ay dapat na epektibong magkalat ng stress at maiwasan ang konsentrasyon ng stress na humahantong sa pagkabigo.

Mga SEAL: Bagaman hindi sila direktang nagbibigay ng lakas ng istruktura, ang kanilang mga materyales (tulad ng polyurethane U, nitrile goma NBR, fluorine goma FKM, atbp. Ang mga high-pressure seal ay madalas na nangangailangan ng mas kumplikadong mga disenyo ng kumbinasyon.

2. Disenyo ng istruktura: Ang balangkas para sa paghahatid ng presyon

Paraan ng Koneksyon ng Koneksyon ng Takpan: Ito ang isa sa mga pangunahing mahina na link sa ilalim ng mataas na presyon. Ang iba't ibang mga pamamaraan ng koneksyon ay may kanilang karaniwang mga saklaw ng aplikasyon ng presyon: sinulid na koneksyon: compact na istraktura, na madalas na ginagamit para sa daluyan at maliit na cylinder diameters at medium at mababang presyon (karaniwang ≤35MPa). Ang kawastuhan at lakas ng pagproseso ng thread ay mahalaga sa kahalagahan. Koneksyon ng Flange: Nagtatampok ito ng mataas na lakas ng koneksyon, na may kakayahang mas malaki ang mga naglo-load at mas mataas na panggigipit (hanggang sa 70MPa o kahit na mas mataas), at ito ang ginustong pagpipilian para sa mga malalaking cylinders na may mataas na presyon. KEY/RING CARD Koneksyon: Madaling i-disassemble at magtipon, ngunit ang kapasidad na nagdadala ng presyon nito ay karaniwang mas mababa kaysa sa koneksyon ng flange. Ang pansin ay dapat bayaran sa konsentrasyon ng stress. Hilahin ang koneksyon ng baras: Simpleng istraktura, pamamahagi ng pantay na puwersa sa silindro bariles, ngunit medyo malaking dami, na angkop para sa mahabang stroke o mga tiyak na okasyon

Piston Structure: Ang disenyo ng piston ay nakakaapekto sa pamamahagi ng presyon sa loob ng barrel ng silindro at ang epekto ng sealing. Integral type kumpara sa pinagsamang uri: Ang pinagsamang uri ng piston ay maginhawa para sa pag -install at sealing, ngunit ang lakas ng istruktura nito ay maaaring bahagyang mas mababa kaysa sa uri ng integral. Paggabay at Sealing Layout: Ang isang makatwirang pag-aayos ng mga gabay na singsing (mga singsing na lumalaban sa pagsusuot) at mga bahagi ng pag-sealing ay maaaring matiyak ang makinis na paggalaw ng piston, pamamahagi ng pantay na presyon, at bawasan ang eccentric wear, na mahalaga para sa pangmatagalang paglaban sa mataas na presyon.

Disenyo ng Buffer: Para sa mga high-speed hydraulic cylinders, ang istraktura ng buffer sa dulo ng stroke (tulad ng throttling buffer) ay bubuo ng agarang mataas na presyon kapag sumisipsip ng enerhiya ng kinetic. Ang disenyo ng lakas ng silid ng buffer at ang plunger ng buffer ay dapat na may kakayahang magkaroon ng naturang presyon ng epekto. Panloob na disenyo ng channel ng daloy: Ang disenyo ng inlet ng langis, outlet at panloob na daanan ng langis ay dapat na makinis hangga't maaari, pag-iwas sa mga matalim na sulok o biglaang pag-urong/pagpapalawak upang mabawasan ang pagkawala ng presyon at mga potensyal na lokal na puntos ng mataas na presyon.

Bilang karagdagan sa mga pangunahing pangunahing elemento, ang pamamaraan ng pagmamanupaktura ay isa ring pangunahing kadahilanan na nakakaapekto sa nagtatrabaho na presyon ng hydraulic cylinder. Bukod dito, ang nagtatrabaho na presyon ay dapat ding isaalang -alang ang kadahilanan ng kaligtasan ng mga pagsasaalang -alang sa silindro at system.

Konklusyon

Ang nagtatrabaho presyon na aHydraulic CylinderMaaaring makatiis, kung ito ay 10MPa o 21MPa o higit pa, ay hindi paunang natukoy ng kalikasan ngunit tinutukoy ng isang serye ng mga pangunahing kadahilanan. Kung kailangan mo ng mas maraming propesyonal na payo, mangyaring makipag -ugnay sa amin. Bibigyan ka namin ng pinakamataas na kalidad at pasadyang mga produkto, samantala sa aming pinakamahusay na serbisyo.
