Ang mga pagkakamali ng hydraulic cylinder at mga pamamaraan ng pagpapanatili

Panimula

AngHydraulic Cylinderay isang napakahalagang sangkap ng hydraulic system, na naglalaro ng isang pangunahing papel bilang elemento ng pagpapatupad sa buong sistema ng haydroliko. Sa buong proseso, ang hydraulic cylinder ay pangunahing nagko -convert ng hydraulic energy sa mechanical energy. Gayunpaman, ang mga hydraulic cylinders ay madalas na nabigo habang ginagamit dahil sa mga isyu tulad ng seal wear, cylinder wear, panloob na mga gasgas sa dingding, panloob na kaagnasan sa dingding, at mga gasgas na piston o piston rod. Ang mga pagkabigo na ito ay maaaring halos maiugnay sa dalawang uri: kahinaan at pag -crawl. Dahil sa madalas na paglitaw ng pag -shutdown ng kagamitan na dulot ng mga pagkabigo ng hydraulic cylinder, kinakailangan na maglakip ng malaking kahalagahan sa diagnosis ng kasalanan at pagpapanatili ng mga hydraulic cylinders. Susunod, magbibigay kami ng isang detalyadong pagpapakilala sa mga pagkakamali, sanhi, at mga pamamaraan ng pagpapanatili ng mga hydraulic cylinders.

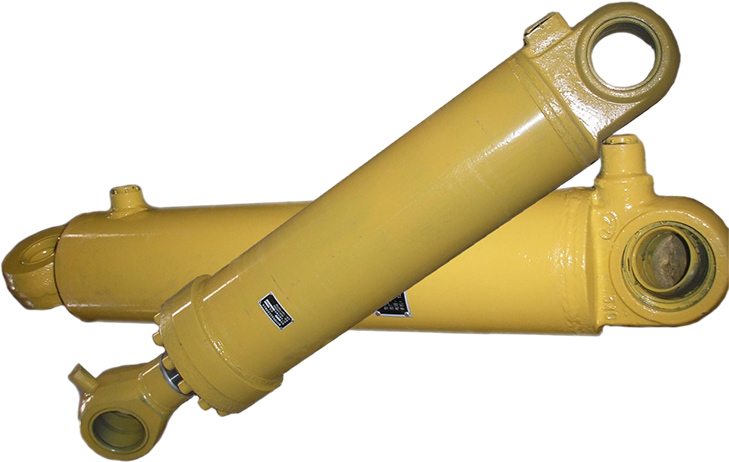

Alt. Doble na kumikilos ng Hydraulic Cylinder

Kasalanan 1:

Crawlingphenomenon:

Kapag ang piston rod ng hydraulic cylinder ay umaabot o nag -retra sa ilalim ng pagkilos ng presyon ng langis, ang hindi pantay na bilis ay madalas na nangyayari, at kung minsan ay sinamahan ng panginginig ng boses at hindi normal na ingay, na nagiging sanhi ng panginginig ng boses ng buong sistema ng haydroliko.

Maging sanhi ng pagsusuri at mga solusyon

(1) Ang mababang bilis ng pag-crawl na sanhi ng pagkakaroon ng gas sa silid ng baras at silid na walang rodless ng aHydraulic Cylinder. Kung tinutukoy na ang pag -crawl ay sanhi ng kadahilanang ito, ang layunin ng tambutso ay maaaring makamit sa pamamagitan ng paulit -ulit na pagpapalawak at pag -urong ng hydraulic cylinder, o isang aparato na maubos ay maaaring mai -install sa dalawang silid ng langis ng silid ng pipeline o hydraulic cylinder upang maubos sa panahon ng operasyon ng hydraulic system. O ang pinakasimpleng at pinakamabilis na paraan ay ang bahagyang paluwagin ang mga kasukasuan ng pipe sa pasilyo at outlet ng dalawang silid sa silindro ng langis ng teleskopiko, na pinapayagan ang hangin na mapalabas sa lalong madaling panahon.

. Kung napagpasyahan na ang pag -crawl ay sanhi ng kadahilanang ito, ang sliding fit clearance sa pagitan ng panloob na piston at silindro na katawan, piston rod at gabay na manggas ay maaari lamang ayusin. Ang teoretikal na angkop na clearance pagkatapos ng pag -aayos ay dapat maabot ang H9/F8 o H8/F8.

. Kapag nakatagpo ng mga naturang problema, ang priyoridad ay maaaring ibigay sa pagpapalit ng kumbinasyon ng sealing singsing na may polytetrafluoroethylene bilang selyo, tulad ng singsing na glay, steller seal, atbp.

Kasalanan 2:

INABILITYPHENOMENON:

Walang paggalaw sa panahon ng pagsisimula, na may hindi sapat na tulak, mabagal na bilis, hindi tumpak na paghinto ng piston rod, at hindi matatag na bilis ng operating.

Maging sanhi ng pagsusuri at mga solusyon

Matapos masisiyasat ang isyu ng hindi sapat na hydraulic cylinder oil intake na sanhi ng iba pang mga sangkap at pipelines sa hydraulic system, kung nakumpirma na ang mga hydraulic system pipelines at iba pang mga sangkap ay normal, nangangahulugan ito na mayroong isang pagtagas sa loob ng hydraulic cylinder.

Ang panloob na pagtagas ng mga hydraulic cylinders ay karaniwang kasama ang mga sumusunod na sitwasyon: ang pagtagas na sanhi ng labis na pagsusuot ng mga hydraulic cylinder body seal, piston rod at selyo ng takip ng selyo, at mga piston seal.

Tukoy na mga sanhi at solusyon para sa pagtagas:

(1) Ang isa sa mga karaniwang dahilan para sa mga error sa pag -install ng selyo ay hindi tama o nawawalang mga seal. Ang sealing gland ay hindi maayos na naka -install at hindi masikip, tulad ng paglihis sa pag -install ng glandula, hindi pantay na puwersa sa mga fastening screws, at labis na mahabang pag -fasten ng mga tornilyo. Sa puntong ito, ang bawat tornilyo ay dapat na mahigpit sa pagkakasunud -sunod ng dayagonal, at ang puwersa ay dapat na pantay -pantay at pantay na inilalapat kapag masikip ang bawat tornilyo. Ang haba ng tornilyo ay dapat ding mapili nang makatwiran ayon sa lalim ng butas ng tornilyo.

. Bilang tugon sa mga sitwasyong ito, maaari tayong gumawa ng mga hakbang tulad ng pagpapalit ng angkop na malinis na langis, pagkilala sa sanhi ng pagtaas ng temperatura, at pagpapatupad ng mga pagkakabukod at mga aparato sa paglamig ng langis.

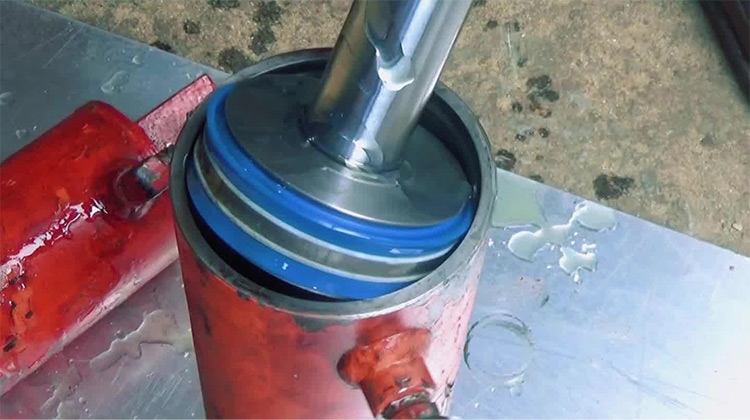

Alt.Hydraulic Cylinder Oil Seal Assembly

Buod

Bilang isang pangunahing actuator sa mga hydraulic system, ang mga hydraulic cylinders ay may mahalagang papel sa pag -convert ng hydraulic energy sa mekanikal na enerhiya. Gayunpaman, sa praktikal na paggamit, ang mga hydraulic cylinders ay madalas na nakakaranas ng mga karaniwang pagkakamali tulad ng "pag -crawl" at "kawalan ng lakas" dahil sa pagsusuot ng selyo, hindi wastong angkop na clearance, paghahalo ng gas, kontaminasyon ng langis, o labis na pagtaas ng temperatura, na sineseryoso na nakakaapekto sa katatagan at pagiging maaasahan ng operasyon ng kagamitan.

Tungkol sa isyu ng "pag-crawl", kinakailangan na tumuon sa mga kadahilanan sa pagsisiyasat tulad ng nalalabi sa gas, hindi makatwirang angkop na mga gaps, o hindi angkop na materyal na sealing, at gumawa ng mga kaukulang mga hakbang tulad ng tambutso, pag-aayos ng mga gaps, o pagpapalit ng mga high-performance seal. Para sa kababalaghan ng "kawalan ng lakas", batay sa pagbubukod ng mga problema sa iba pang mga sangkap ng system, ang diin ay dapat ilagay sa pagsuri sa panloob na katayuan ng sealing at pag -install
