Gabay sa singsing ng serye ng MPMDS

Ang gabay na singsing, na tinatawag ding isang singsing ng suporta, ay isang bahagi na ginamit sa piston o piston rod ng isang haydroliko na silindro o isang silindro ng gas upang suportahan ang paggalaw ng piston o piston rod. Mapipigilan nito ang piston o piston rod mula sa direktang pakikipag -ugnay at alitan sa katawan ng silindro sa panahon ng paggalaw, at protektahan ang katawan ng silindro at ang piston o piston rod mula sa pinsala. Ang karaniwang ginagamit na materyal para sa mga singsing ng gabay ay polyoxymethylene (POM).

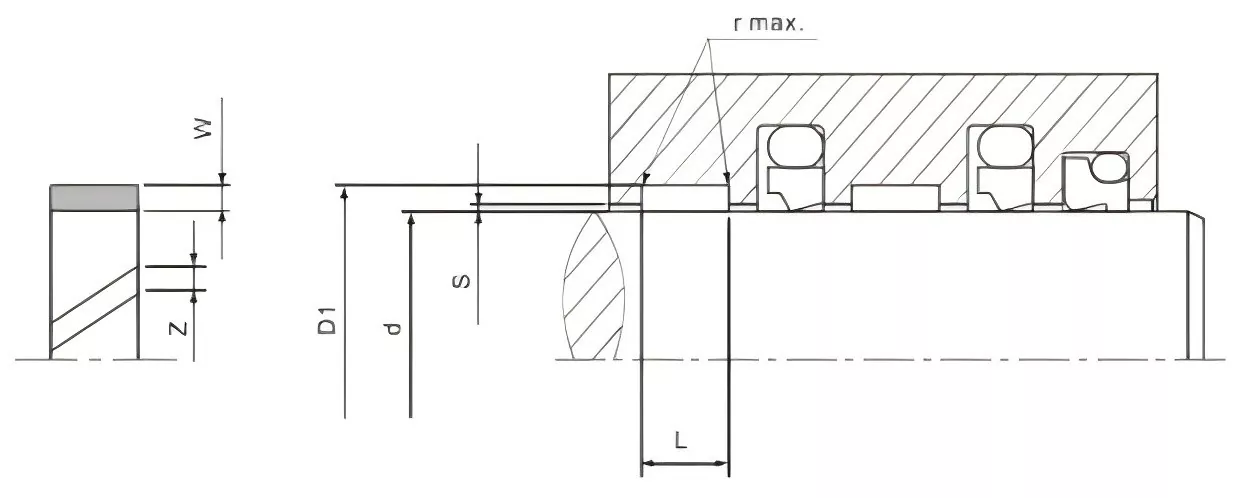

Mga katangian ng ibabaw ng uka

Pagtukoy

Limitahan ang clearance s

Kumuha ng isang sipi ngayon

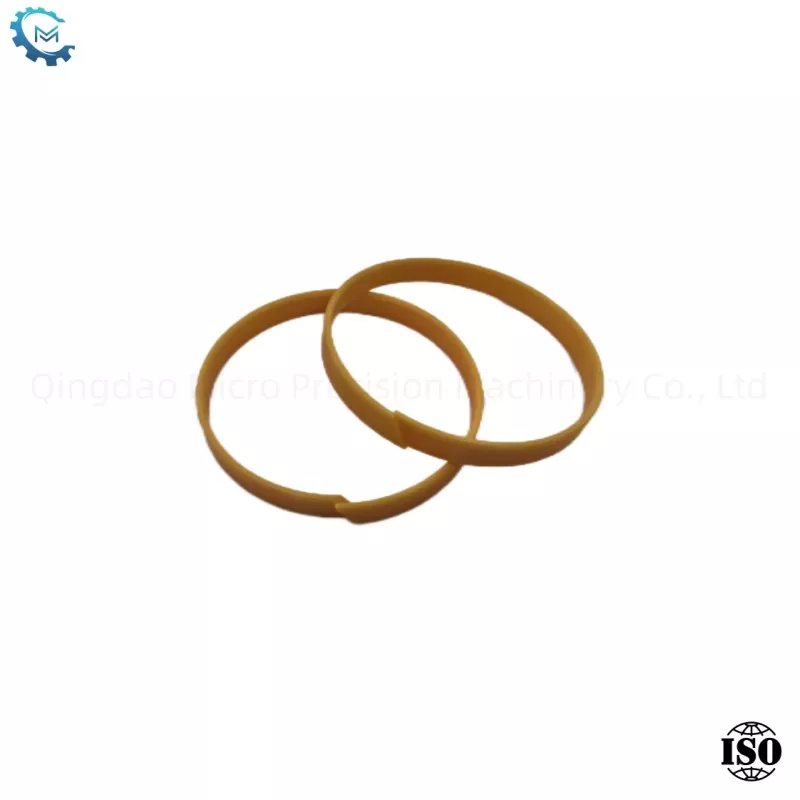

Napuno ng ptfe

Mga tampok

Non-Metallic Guide Belt para sa Piston Rod, Magagamit sa Handa-To-To-To at On-Site na Mga Uri ng Pagputol

▶Materyal

-Wear-resistant singsing ay ptfe tanso composite

▶Pagganap

Ang elemento ng gabay na hindi metallic para sa piston rod, na angkop din para sa pamantayang lukab ng ISO10766.

-MeTal/plastic material na pagpapares ay pinipigilan ang "pagharang" at "seizure" na limitadong kapasidad ng pag -load (materyal);

-Low friction, walang stick-slip na kababalaghan; Angkop para sa dry running na mga kondisyon sa pagtatrabaho na may mahinang pagpapadulas;

-Good vibration damping (radial vibration);

-Ang run-in na posibleng mga dayuhang impurities;

-Guide Ring Corner Rounding Pinipigilan ang Edge Gap Extrusion "Extrusion" sa semi-pabilog na sulok ng lukab ng lukab.

> Mga kondisyon sa pagtatrabaho

Bilis ng linear: ≤15 m/s;

Kapasidad ng pag -load: ≤15 N/mm2, sa 20 ℃; <7.5n/, sa 80 ℃; <5n/mm2, sa 120c. Pinakamataas na temperatura ng operating: -60 ° C ~+150 ° C (200 ° C).

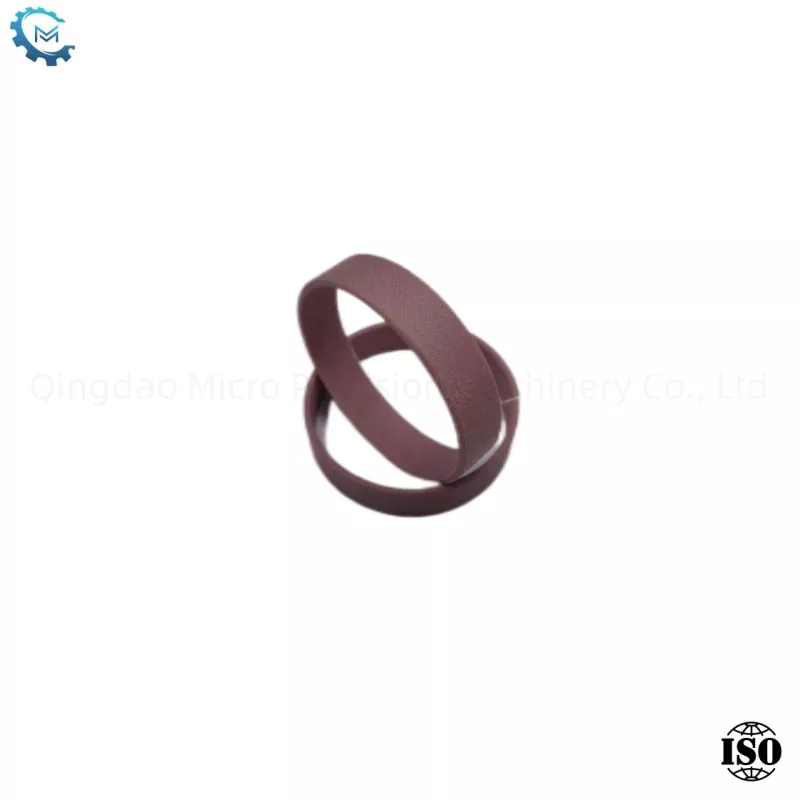

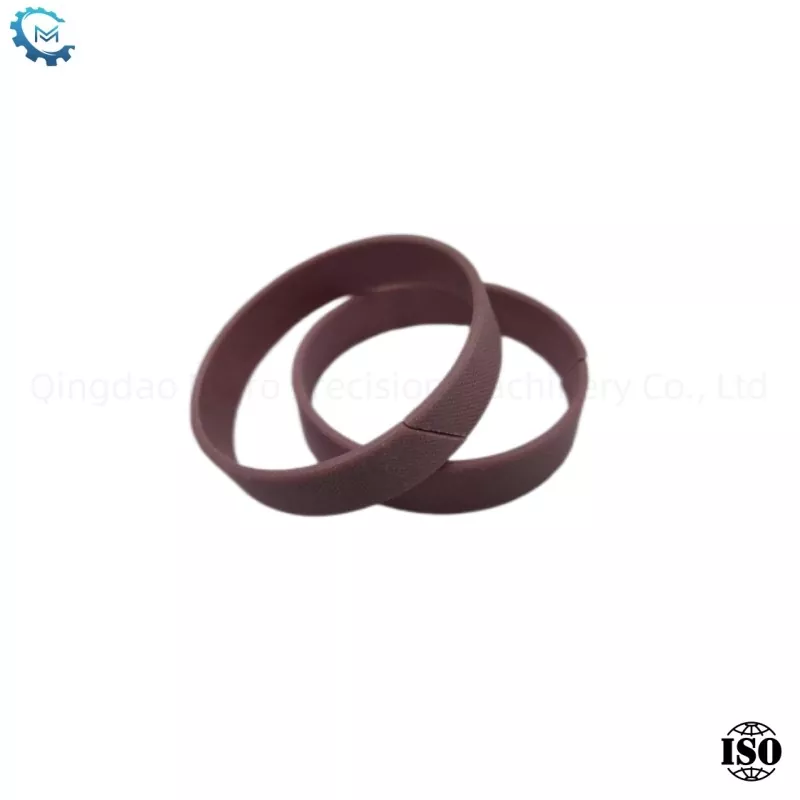

Phenolic tela

▶Mga tampok

Elemento ng gabay na hindi metallic para sa piston.

▶Materyal

-Ang singsing na lumalaban sa damit ay hindi pangkaraniwang tela

▶Pagganap

Ginamit bilang elemento ng gabay na hindi metal para sa piston rod, na angkop din para sa standard na lukab ng IS010766.

-MeTal/plastic material pagpapares pinipigilan ang "pagharang" at "seizure" phenomena;

-High load bearing kapasidad, nababanat bago maabot ang malutong na temperatura ng pagtatrabaho;

-Guide singsing na sulok ng pag-ikot ay pinipigilan ang gilid ng extrusion "extrusion" sa semi-pabilog na sulok ng lukab ng lukab.

▶Mga kondisyon sa pagtatrabaho

Bilis ng linya: <1m/s

Kapasidad ng pag -load: <50n/mm2, sa ibaba 120C maximum na temperatura ng pagtatrabaho: -60 ℃ ~+120 ° C.
