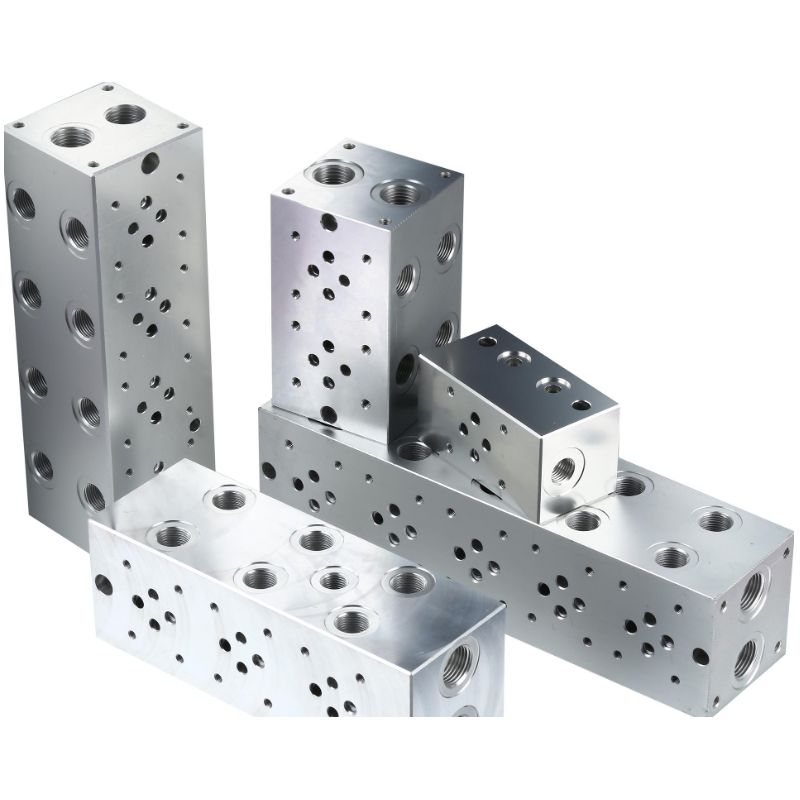

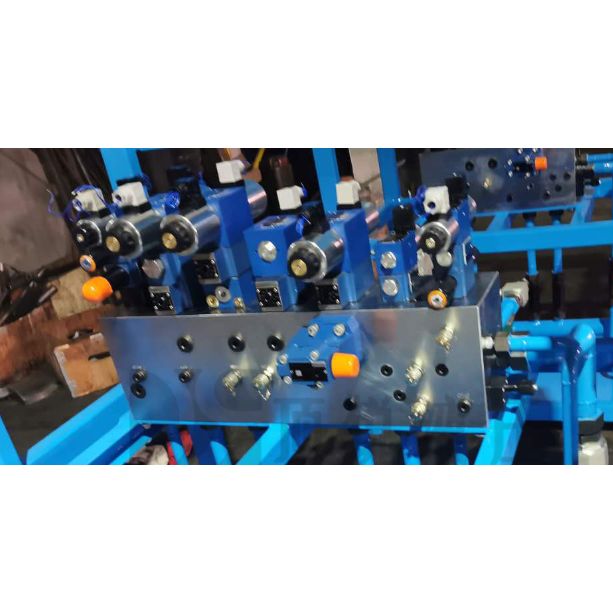

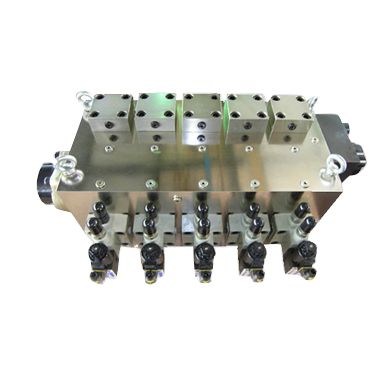

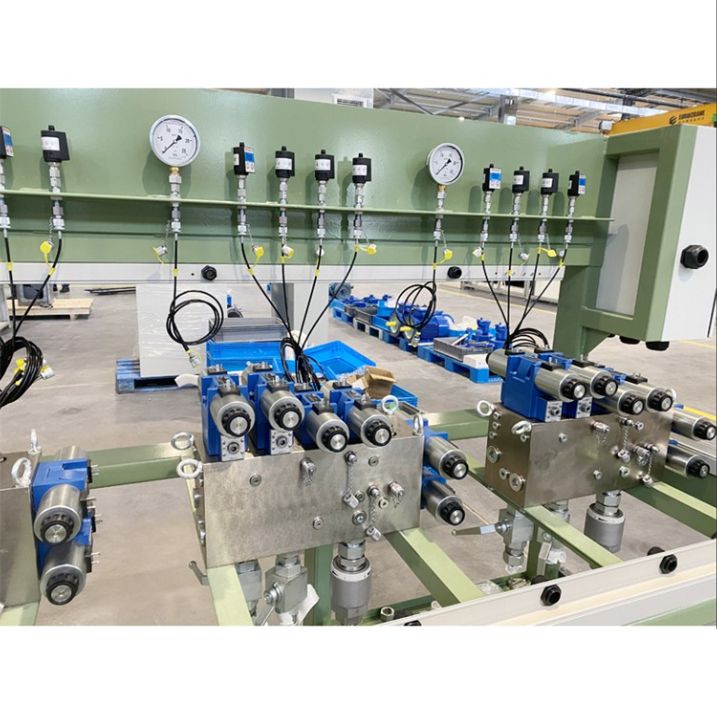

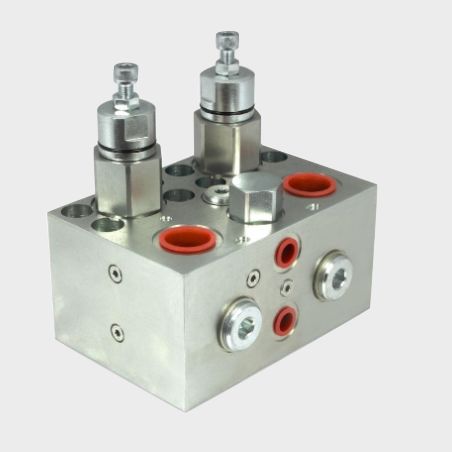

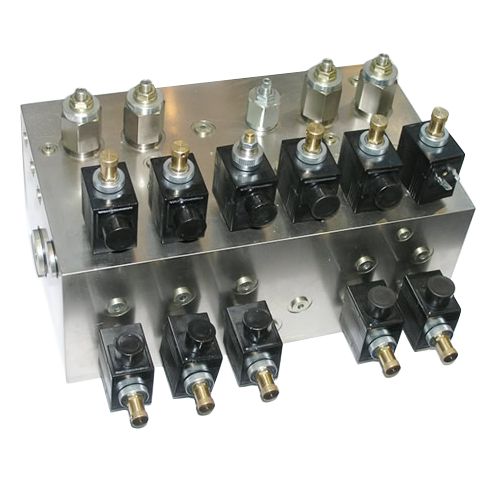

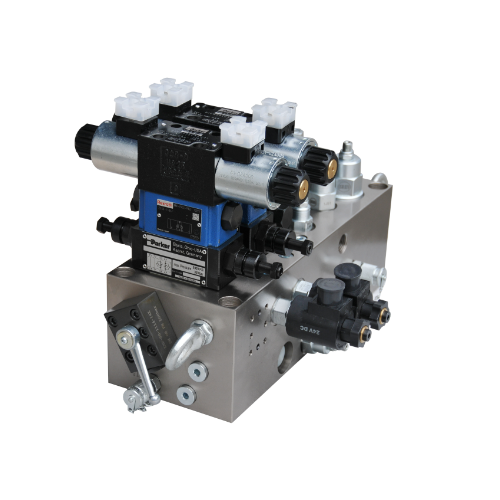

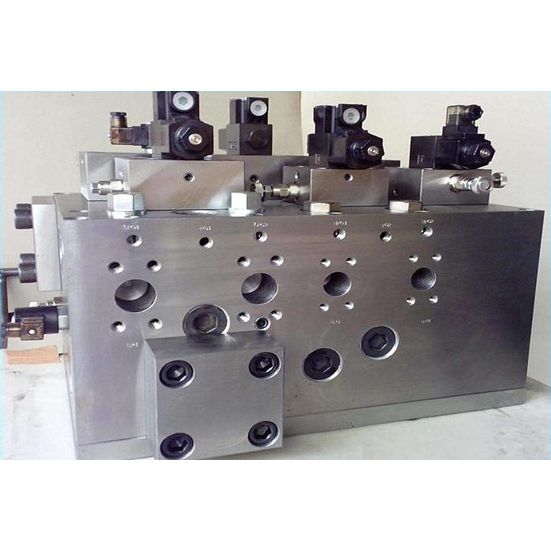

Hydraulic Station Valve Block

Ang Hydraulic Station Valve Block ay isang sangkap na automation na pinatatakbo ng langis ng presyon. Kinokontrol ito ng langis ng presyon ng balbula ng pamamahagi ng presyon. Karaniwan itong ginagamit sa pagsasama ng balbula ng pamamahagi ng electromagnetic pressure at maaaring magamit upang malayuan na kontrolin ang on and off ng mga sistema ng langis, gas at tubig ng mga istasyon ng hydropower. . Ang pangunahing sangkap ng hydraulic valve ay ang hydraulic valve block, na gumaganap ng isang mahalagang papel sa pagkontrol sa direksyon, presyon at daloy ng likidong daloy sa haydroliko na balbula. Ang paggamit ng mga hydraulic valve blocks ay hindi lamang pinapasimple ang disenyo at pag -install ng hydraulic system, ngunit pinadali din ang pagsasama at pamantayan ng hydraulic system, na kapaki -pakinabang sa pagbabawas ng mga gastos sa pagmamanupaktura at pagpapabuti ng kawastuhan at pagiging maaasahan.

Materyal ng Hydraulic Station Valve Block:

20# bakal, 35 forged steel, 45# bakal, q355d, cast iron, aluminyo, atbp.

Ang lahat ng mga butas ng tornilyo sa hydraulic valve block ay dapat magkaroon ng mga kinakailangan sa kawastuhan ng machining. Karaniwan, ang 7h ay napili. Ang machining katumpakan ng mounting hole ng may sinulid na balbula ng kartutso ay dapat sumunod sa mga kinakailangan ng sample ng produkto. Ang pagkamagaspang ng mounting hole ng balbula ng kartutso ay RA0.8. Bilang karagdagan, mayroon ding mga dimensional na pagpapaubaya at mga kinakailangan sa geometric na pagpapaubaya. Ang pagkamagaspang sa ibabaw ng 0-singsing na uka ay RA1.6, at ang pagkamagaspang sa ibabaw ng pangkalahatang channel ng daloy ay RA12.5.

Ang high-pressure valve block ay pinakamahusay na gawa sa 35 forged steel. Ang pangkalahatang balbula ng balbula ay gawa sa A3 bakal o ductile iron. Kapag pinuputol ang materyal na block block mula sa plato na may pagputol ng gas, dapat na iwanan ang sapat na allowance sa pagproseso. Pinakamabuting i -cut ang balbula block blangko na forged at pagkatapos ay naproseso. Ang materyal na ginamit para sa pagproseso ng block ng balbula ay dapat tiyakin na ang panloob na istraktura ay siksik at hindi dapat magkaroon ng mga depekto tulad ng mga interlayer at trachoma. Kung kinakailangan, ang blangko ay dapat suriin para sa mga bahid. Ang mga bloke ng cast iron at mas malaking mga bloke ng bakal ay dapat na may edad at pre-treated bago pagproseso.

Kumuha ng isang sipi ngayon

Hydraulic Station Valve Block Pangkalahatang -ideya ng Produkto

Ang hydraulic valve block ay isang maliit na circuit sa panahon ng operasyon. Sa panahon ng paggamit, ang iba't ibang mga balbula na ginamit ay isasama sa isang tiyak na lawak sa pamamagitan ng mga butas ng langis sa balbula block. Halimbawa, gumagamit kami ngayon ng isang balanse ng balbula ng balanse, na nagsasama ng balanse ng balbula, presyon ng pagbabawas ng balbula, one-way valve, baligtad na balbula at shuttle valve. Ang hydraulic valve block ay isang independiyenteng hydraulic na aparato sa isang tiyak na lawak. Nagbibigay ito ng langis ayon sa mga kinakailangan ng aparato sa pagmamaneho nito sa panahon ng operasyon at kinokontrol ang direksyon, presyon at daloy ng daloy ng langis sa isang tiyak na lawak. Ito ay angkop para sa host machine at ang haydroliko na aparato na maaaring paghiwalayin. ng iba't ibang makinarya ng haydroliko.

Ang motor ng hydraulic valve block ay magdadala ng pag -ikot sa isang tiyak na lawak, upang ang bomba ay sumuso ng langis mula sa tangke at langis ng bomba. Ito ay direktang i -convert ang mekanikal na enerhiya nito sa enerhiya ng presyon ng hydraulic oil sa isang tiyak na lawak. Sa panahon ng operasyon, ito ay ang hydraulic oil ay nababagay sa direksyon, presyon, at daloy ng hydraulic valve sa pamamagitan ng integrated block at pagkatapos ay ipinadala sa langis ng silindro o langis ng motor ng hydraulic machine sa pamamagitan ng panlabas na pipeline, sa gayon ay kinokontrol ang pagbabago ng direksyon ng hydraulic motor, ang laki at kapangyarihan ng dumi sa dumi sa alkantarilya, at ang bilis ay nagtutulak ng iba't ibang hydraulic machinery na gumawa ng trabaho.

Ang kumpletong sistema ng Hydraulic Station Valve Block ay binubuo ng mga sumusunod na sangkap:

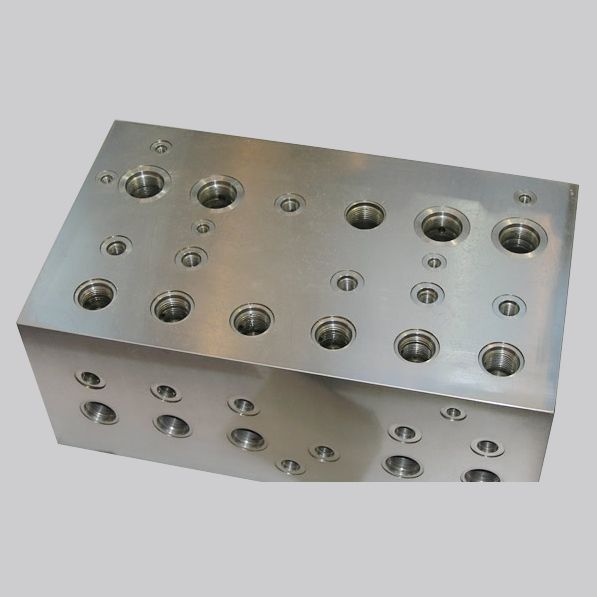

Block ng langis

Bumubuo ng pabahay ng balbula ng kartutso at nagbibigay ng mga channel ng koneksyon, na humantong sa balbula ng pilot.

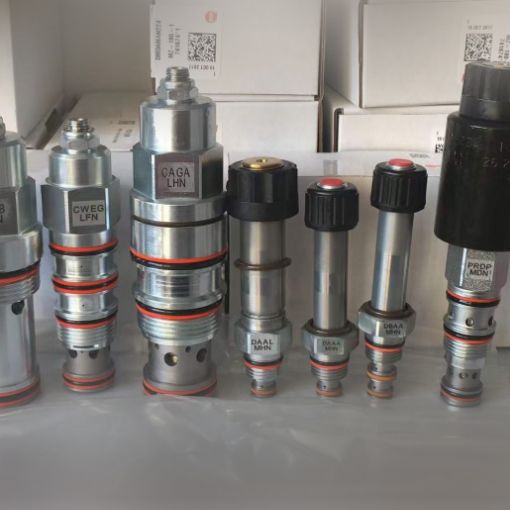

Cartridge Valve

Hydraulically control valve valve na may dalawang service port at isang control port.

Takpan

Ang pangunahing layunin nito ay upang i -seal ang daanan sa balbula ng kartutso at upang maibigay ang linya ng koneksyon ng langis sa balbula ng pilot.

Pilot Valve

Miniaturized Conventionally Dinisenyo Direksyonal o Pressure Control Valves na ang gawain ay upang makontrol ang mga balbula ng kartutso, mas mabuti na may pamantayang mga pagsasaayos ng port ng NG6

Ang block circuit block ay isang koleksyon ng mga nakakalat na hydraulic oil circuit. Maglagay lamang, ang hydraulic block ay isang bloke na kumokontrol sa gawain ng langis ng haydroliko. Karaniwan na ginawa ni Jinwu, ang bawat hydraulic system ay kailangang idinisenyo nang hiwalay ayon sa diagram ng haydroliko. Ang bentahe ay pinapadali nito ang pag -install, inspeksyon, kapalit at kasunod na pagpapanatili ng haydroliko system. Ang kawalan ay ang mga kinakailangan sa disenyo at pagproseso ay mataas, ang gastos ng isang solong piraso ay mataas, at ang pasadyang istasyon ng haydroliko ay hindi angkop para sa solong-piraso at maliit na paggawa ng batch.

Maglagay lamang, ang hydraulic block ay isang bloke na kumokontrol sa gawain ng langis ng haydroliko.

Ang form ng pagsasaayos ng mga sangkap na haydroliko sa hydraulic system na kasalukuyang nagpatibay ng pinagsamang pagsasaayos. Ang pinagsamang pagsasaayos ng bloke ay ang pag -install ng isang plate hydraulic valve sa ibabaw ng block circuit block, na may mga katangian ng compact na istraktura at madaling pagpapanatili. Para sa isang haydroliko na sistema na binubuo ng maraming mga pangunahing circuit, ang pangunahing mga hydraulic circuit ay karaniwang pinagsama ayon sa komposisyon ng yunit ng kagamitan, at ang bawat pangkat ay tumutugma sa isang bloke ng circuit circuit. Kapag nagdidisenyo ng bloke ng circuit ng langis, ang isang bahagyang pangangasiwa ay hahantong sa mga pagkakamali sa disenyo at pagmamanupaktura. Samakatuwid, partikular na mahalaga na pumili ng isang propesyonal na software ng disenyo upang magdisenyo ng mga bloke ng circuit ng langis.
